Historia
Firma GOK Regler & Armaturen GmbH & Co. KG została założona w 1968 we Frankonii w Ochsenfurcie przez Panów Karla-Heinza Kleinego i Josefa Gottfrieda. Pan Karl-Heinz Kleine posiadając już ogromną wiedzę w dziedzinie techniki regulacji zapragnął urzeczywistnić swoje idee i umiejętności we własnej firmie.
Od samego początku zatrudnił ekspertów, których rekrutował na terenie całych Niemiec. Jego jednoznacznym celem było zdobycie przodującej pozycji na polu techniki regulacji instalacji olejowych i gazu płynnego. Krótko po stworzeniu firma GOK przyczyniła się w znacznym stopniu do wprowadzenia w życie nowych rozwiązań w tej dziedzinie.
Ważne impulsy oraz wypróbowane techniczne rozwiązania działu badań i rozwoju firmy GOK prowadziły do powstawania nowych trendów przekraczających dotychczasowe przepisy.
Dzięki temu powstała konstruktywna współpraca z ustawodawcą który powoływał się często na rozwiązania firmy GOK w momencie wprowadzania w życie nowych zaleceń i przepisów. Bardzo szybki wzrost przedsiębiorstwa w pierwszych 10 latach istnienia został przypieczętowany przejęciem dalszych 3 firm. To tradycyjne rodzinne przedsiębiorstwo w Marktbreit kierowane jest dzisiaj przez Pana Dietera Kleinego, syna założyciela firma GOK.
GOK w świecie
W Niemczech w ciągu ostatnich 30 lat GOK wpisał się do annałów historii techniki regulacji i jest obecnie na najlepszej drodze sukces ten powtórzyć na arenie międzynarodowej.
W tym celu intensyfikowana jest współpraca z partnerami handlowymi na terenie Europy Zachodniej oraz stwarzane są nowe kontakty na terenie Europy Wschodniej.
Jakość GOK-a
Dowodem tego, że zasadą GOK jest dostarczanie najlepszej jakości, jest wprowadzenie systemu kontroli jakości DIN EN ISO 9001. Klient korzysta dzięki temu z optymalnych struktur organizacyjnych zapewniających stałą wysoką jakość produktów.
Pracownicy firmy GOK są członkami gremiów zajmujących się ustalaniem europejskich norm i przepisów. GOK jest między innymi członkiem Europejskiego Komitetu w Paryżu. Pozwala to na natychmiastowe wdrażanie najnowszych zaleceń do prac konstrukcyjnych.
Produkcja odbywa się wyłącznie na terenie Niemiec. Produkty GOK charakteryzują się niezawodnością funkcjonowania i znikomym procentem reklamacji.
Każdy produkt firmy GOK poddawany jest w czasie produkcji jednostkowej kontroli zarówno funkcjonowania jak i jakości.
GOK prowadzi całoroczną produkcję gwarantując dzięki temu szybkie dostawy także w okresie wakacyjnym i urlopowym.

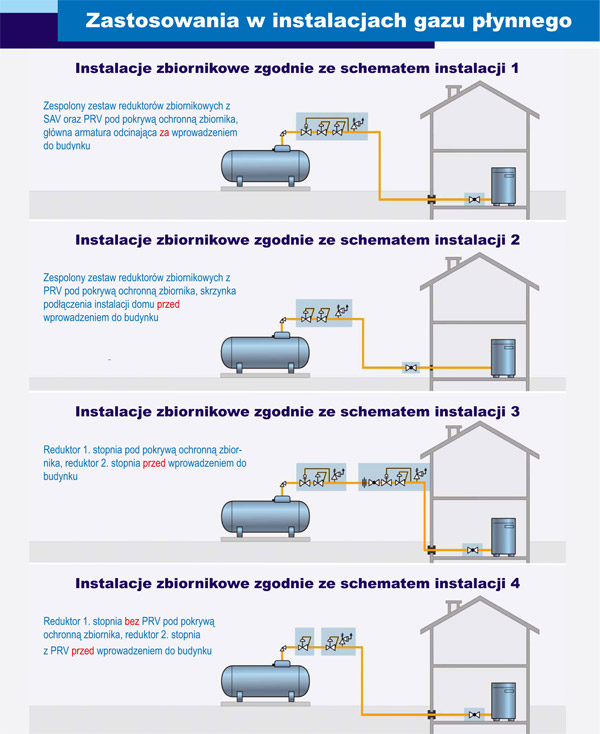

| Instalacje ze zbiornikiem | |||
 |
Reduktor 1. stopnia typu 61F4B PS 16 bar | Numer artykułu | |
|
do bezpośredniego podłączenia na zbiorniku gazu płynnego w instalacjach z reduktorem niskociśnieniowym składa się z: reduktora 1. stopnia Zalety i wyposażenie
|
||
| Regulator stopnia wstępnego typu 61F4B POL x G 3/4 KN 1,5 bar 24 kg/h POL x IG G 1/2 1,5 bar 24 kg/h |
01 266 36 01 266 35 |
||
 |

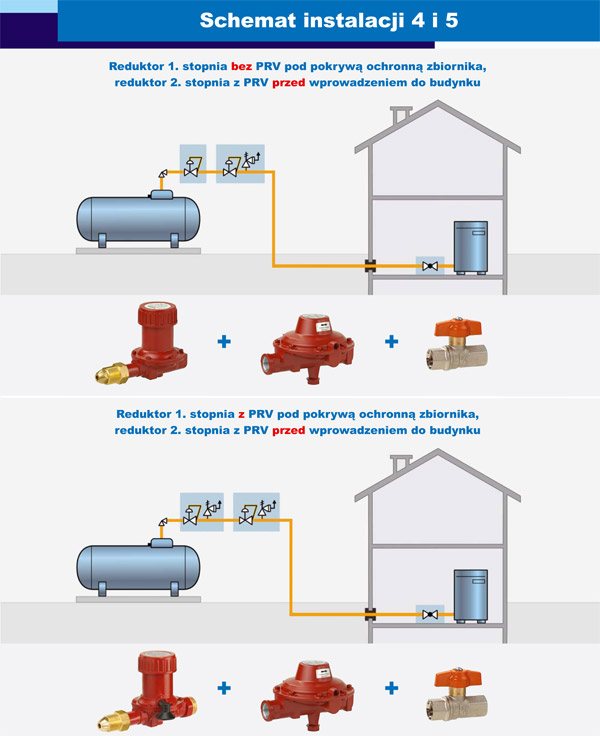

Reduktor 1. stopnia typu 61F4B PS 16 bar | Numer artykułu | |
|
do bezpośredniego podłączenia na zbiorniku gazu płynnego w instalacjach z reduktorem niskociśnieniowym składa się z: reduktora 1. stopnia z wydmuchowym zaworem bezpieczeństwa PRV Zalety i wyposażenie
|
||
| Reduktor 1. stopnia typu 61F4B z wydmuchowym zaworem bezpieczeństwa POL x G 3/4 KN 0,7 bar 24 kg/h POL x IG G 3/8 0,7 bar 24 kg/h |
01 266 63 01 266 65 |
|
Reduktor niskiego ciśnienia PS 16 bar | Numer artykułu | |
|
 |
do montażu w instalacjach gazu płynnego przed wprowadzeniem do budynku składaj się z: reduktora niskociśnieniowego 2. stopnia z wydmuchowym zaworem bezpieczeństwa PRV Zalety i wyposażenie
|
||
| Reduktor niskiego ciśnienia typu 104F2.S-50 IG G 1/2 x IG G 1/2 50 mbar 4 kg/h IG G 1/2 x IG G 1/2 50 mbar 6 kg/h |
01 604 00 01 407 00 |
||
| Reduktor niskiego ciśnienia typu 01641 ÜM G 1 x IG G 1/2 37 mbar 12 kg/h IG G 1/2 x IG G 1/2 37 mbar 12 kg/h ÜM G 1 x ÜM G 1 37 mbar 12 kg/h ÜM G 3/4 x ÜM G 3/4 37 mbar 12 kg/h ÜM G 1 x ÜM G 1 50 mbar 12 kg/h IG G 1/2 x IG G 1/2 50 mbar 12 kg/h |
01 641 34 01 641 37 01 648 41 01 648 42 01 648 51 01 641 35 |
| Reduktor do zastosowań przemysłowych | |||
|
Reduktor 1. stopnia PS 25 bar | Numer artykułu | |
|
do bezpośredniego podłączenia na zbiorniku gazu płynnego składa się z: reduktora 1. stopnia Zalety i wyposażenie
|
||
| Reduktor 1. stopnia z manometrem ze zmienną nastawą POL x G 1/2 LH-KN 1,0-4,0 bar 24 kg/h POL x G 3/4 LH-KN 1,0-4,0 bar 24 kg/h |
01 530 36 01 530 37 |
||
| nastawiony na stałą wartość POL x IG G 1/2 1,5 bar 60 kg/h |
01 256 00 |
||
|
Reduktor średniego ciśnienia PS 16 bar | Numer artykułu | |
|
do montażu w instalacjach gazu płynnego przed wprowadzeniem do budynku składa się z: reduktora 1. stopnia Zalety i wyposażenie
|
||
| Reduktor średniego ciśnienia IG 1/2 NPT x IG 1/2 NPT 0,5-3,5 bar 100 kg/h od pe=pwejśc.: 4,0 bar |
51 033 00 |
 |
Reduktor niskiego ciśnienia typu D150 PS 16 bar | Numer artykułu | |
|
|
do montażu w instalacjach gazu płynnego przed wprowadzeniem do budynku składa się z: reduktora 2. stopnia, opcjonalnie z wydmuchowym zaworem bezpieczeństwa PRV oraz z odcinającym zaworem bezpieczeństwa SAV Zalety i wyposażenie
|
||
| Reduktor niskiego ciśnienia typu D150 IG G 1 x IG G 1 50 mbar 20-60 kg/h IG G 3/4 x IG G 3/4 50 mbar 20-60 kg/h |
51 640 00 51 642 00 |
||
| z wydmuchowym zaworem bezpieczeństwa PRV bez odcinającego zaworu bezpieczeństwa SAV IG G 1 x IG G 1 50 mbar 20-60 kg/h IG G 3/4 x IG G 3/4 50 mbar 20-60 kg/h IG G 3/4 x IG G 3/4 37 mbar 24 kg/h IG G 3/4 x IG G 3/4 37 mbar 24 kg/h Zaleca się montaż filtra gazu (nr kat. 02 013 10)! |
51 641 00 51 643 00 51 643 88 51 643 89 |
|
Reduktor niskiego ciśnienia typu KDR100 PS 4 bar | Numer artykułu | |
|
do montażu w instalacjach gazu płynnego za wprowadzeniem do budynku składa się z: dwustopniowego reduktora 2. stopnia, odcinającego zaworu bezpieczeństwa SAV, membrany bezpieczeństwa, zintegrowanego termicznego zaworu odcinającego i sita na wlocie Dopuszczenie
|
||
| Reduktor niskiego ciśnienia typu KDR100 IG Rp 1 x IG Rp 1 37 mbar 70 kg/h IG Rp 1 x IG Rp 1 50 mbar 85-100 kg/h |
05 706 37 05 706 00 |
|
Zestaw reduktorów zbiornikowych PS 25 bar | Numer artykułu | |
|
w kształcie litery "T" do bezpośredniego podłączenia na zbiorniku gazu płynnego składa się z: reduktora 1. stopnia, reduktora niskociśnieniowego 2. stopnia, odcinającego zaworu bezpieczeństwa SAV oraz wydmuchowego zaworu bezpieczeństwa PRV Zalety i wyposażenie
|
||
| Zestaw reduktorów zbiornikowych POL x IG G 1 50 mbar 24 kg/h POL x IG G 1 50 mbar 60 kg/h |
05 331 01 05 330 61 |
| Instalacje butlowe na butle 11kg | |||
|
Reduktor niskiego ciśnienia typu EN 61 PS 16 bar | Numer artykułu | |
|
do podłączenia do butli z gazem płynnym o napełnieniu do 14 kg Zalety i wyposażenie
|
||
| Reduktor niskiego ciśnienia typu EN 61 wyjście proste Komb.A x G 1/4 LH-KN 37 mbar 1 kg/h Komb.A x G 1/4 LH-KN 37 mbar 1,5 kg/h KLF x G 1/4 LH-KN 50 mbar 1,5 kg/h |
01 001 36 01 115 36 01 115 00 |
||
| wyjście proste KLF SW 27 x 8mm nasadka pod wąż 37 mbar 1,5 kg/h |
01 115 42 | ||
| wyjście 90° G 3/8 LH-ÜM x 8mm nasadka pod wąż 37 mbar 1 kg/h |
01 115 45 | ||

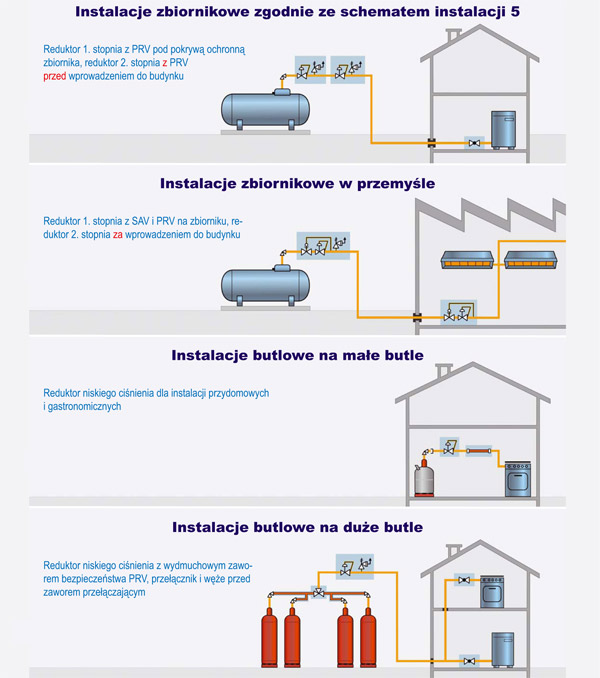

| Instalacje butlowe na butle 33 kg | |||
 |
Instalacje butlowe PS 16 bar - automatyczny przełącznik | Numer artykułu | |
|
specjalnie do stosowania w instalacjach przydomowych i przemysłowych, do podłączenia do butli z gazem płynnym o napełnieniu 11/33 kg składa się z: przewodów wężowych, automatycznego przełącznika, reduktora niskociśnieniowego z wydmuchowym zaworem bezpieczeństwa PRV, przejściówki do podłączenia do rur (połączenie rurowe 12 mm), złączek gwintowanych, opcjonalnie: zdalny wskaźnik z wyświetlaczem, transformatorem i puszką natynkową Zalety i wyposażenie
|
||
| Instalacja dwubutlowa , 37 mbar, 4 kg/h z: automatyczny przełącznik automatyczny przełącznik |
02 028 37 02 028 36 |
||
| Instalacja dwubutlowa, 50 mbar, 4 kg/h z: automatyczny przełącznik |
02 028 00 | ||
| Instalacja czterobutlowa, 37 mbar, 4 kg/h z: automatyczny przełącznik nowy (AUV) |
02 031 36 | ||
| Instalacja czterobutlowa, 37 mbar, 6 kg/h z: automatyczny przełącznik |
02 031 37 | ||
| Instalacja czterobutlowa, 50 mbar, 6 kg/h z: automatyczny przełącznik |
02 031 00 | ||
| Instalacja sześciobutlowa, 37 mbar, 10 kg/h z: automatyczny przełącznik |
02 032 36 | ||
| Filtr do fazy ciekłej | |||
| Filtr do instalacji gazu napędowego PS 25 bar | Numer artykułu | ||
 |
do montażu w instalacjach gazu napędowego Zalety i wyposażenie
|
||
| Filtr do instalacji gazu napędowego KLF SW 27 x AG KLF wydanie kątowe Komb.A x AG GF wydanie kątowe |
52 061 02 52 061 05 |
||
